ZSG-Z型
十字型視鏡也稱直通視鏡，因形狀像漢字“十”而得名，廣泛應用于管道、設備裝置中重要附件。可用于溫度高，腐蝕性強、易中毒、危險性較大，易結晶的化工塔器中，以保證其安全生產。
所有型號均可選擇夾套保溫功能，用于需要保溫的介質管線或者比較寒冷的地區使用。
適用工況
十字型視鏡適用方面比較廣泛，對于抗溫抗壓和防腐方面的能力比較齊全。高溫度可以做到-30℃~+1200℃，高介質壓力可以做到0~10.0Mpa，耐酸堿強度滿足大部分介質要求。根據客戶需要，我們主要將直通視鏡分為四種類型。
1、直通型，常用的管道視鏡形式，適用于管道中間段，可以通過視窗觀測內部介質的流動情況。
2、三通型，一般用于兩條或以上的管線交叉口，可以通過視窗觀測介質的動向。
3、葉輪型，是在直通型或多通型的基礎上增進的功能，水流可以帶動葉輪的轉動，常用于介質流動較快的工況中。
4、浮球型，與葉輪型功能一樣，常用于介質流動較緩慢的工況中。
訂貨選型
型號 | 規格 | 壓力 | 溫度 |
ZSG-Z十字型 | 1/2”(15mm)-6”(150mm) | PN2.5-PN64 150LB-300LB | -30℃-1200℃ |
殼體材質 | 運動配件材質 | 玻璃材質 | 密封件 | 連接標準 |
碳鋼 合金鋼 低溫鋼 鎮靜鋼 奧氏體不銹鋼 雙相不銹鋼 超級不銹鋼 鋯 | PP PTFE 尼龍 奧氏體不銹鋼 | 鈉鈣玻璃 硼硅玻璃 鋁硅玻璃 樹脂玻璃 | 三元乙丙橡膠 PTFE 鐵氟龍 | 螺紋/承插（ANSI及GB） 對焊（ANSI及GB） 法蘭（ANSI、DIN、JIS及GB） |

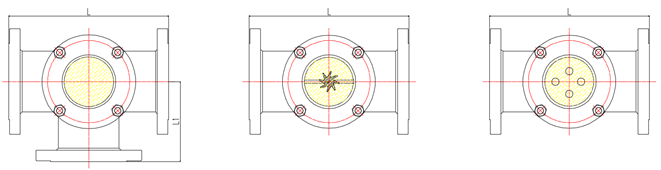

ZSG-Z管道直通視鏡參考尺寸
三通型 葉輪型 浮球型
口徑SIZE | L | L1 | H | |
DN | In. | |||
15 | 1/2 | 160 | 80 | 170 |
20 | 3/4 | 160 | 80 | 170 |
25 | 1 | 160 | 80 | 170 |
32 | 1-1/4 | 220 | 110 | 200 |
40 | 1-1/2 | 220 | 110 | 200 |
50 | 2 | 250 | 125 | 240 |
65 | 2-1/2 | 280 | 140 | 260 |
80 | 3 | 290 | 145 | 280 |
100 | 4 | 320 | 160 | 300 |
125 | 5 | 330 | 165 | 340 |
150 | 6 | 340 | 170 | 380 |
注：尺寸以HG/T 20592-2009 PN16 PL-RF法蘭為模版，如需其他標準法蘭尺寸需參照其他法蘭標準計算，尺寸可以定制。
